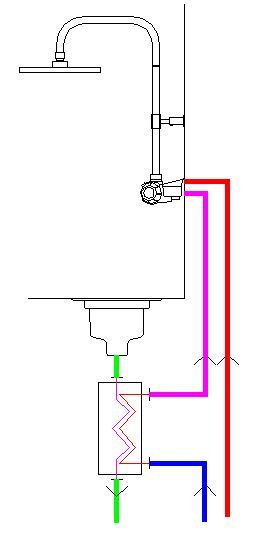

Gråvattenvärmeväxlare finns i många olika utförande avsedda för enstaka duschar eller ett större antal som i till exampel ett omklädningsrum. Gråvattenvärmeväxlaren finns i varianter som kan installeras stående eller liggande med eller ut pump beroende på var man har utrymma att sätta den, det finns även varianter som kan installeras i golvet direkt vid golvbrunnen. Gemensamt för för de flesta modellerna är att de kräver att man bara använder gråvatten dvs inga toaletter kopplade på samma ledning. Andra namn som används för gråvattenvärmeväxlare är spill- eller avloppsvärmeväxlare och även duschvattenvärmeväxlare.
Värmeväxlare finns i ett antal olika utförande för diverse olika typer av placering från en horisontell eller vertikal spillvatten värmeväxlare som placeras vanligen en eller flera våningar under duscharna till olika typer av avloppsvärmeväxlare som placeras i direkt koppling till en enskild brunn och då vanligen till en karbindusch.
Vanligtvis den temperatur på vattnet som levereras till fastigheten normalt mellan 5-10˚C.
Temperaturen på varmvattnet som når duschens blandare vanligtvis runt 55˚C.
Avser den den vattentemperatur som kommer ut ur duschmunstycket.
Avser den den vattentemperatur på vattnet som når gråvattenvärmeväxlaren via golvbrunnen.
Visar hur effektiv värmeväxlaren är på att överföra värmen mellan de olika systemen.
Avser den tid som duschen anv'nds vid varje duschtillfälle.
Avser det totala antalet duschar som görs under den aktuella tidsperioden.
Avser det totala flödet som kommer ur duschmunstycket.
Avser det det aktuella priset för energin.
Avser den totala kostnaden för att installera gråvattenvärmeväxlaren.
Den beräknade temperatur som uppnås på kallvattnet efter den passerat och blivit uppvärmd av gråvattenvärmeväxlaren.
En jämförelse av den energi som används vid varje dusch med och utan återvinning av spillvattnet.
En jämförelse av den energi som används under 1 år för dusch vatten med och utan återvinning av spillvattnet.
En jämförelse av den energikostnaden som uppstår vid varje dusch med och utan återvinning av spillvattnet.
En jämförelse av den energikostnad som uppstår under 1 år för dusch vatten med och utan återvinning av spillvattnet.
Visar hur lång tid det en investering i en gråvattenvärmeväxlare skulle betala sig dvs efter vilken tid investering skulle börja generera en vinst.
Avloppsvatten som inte är kopplat till toaletter dvs avlopp ifrån tvättställ, duschar, tvätt etc. Kan även kallas BDT-vatten.
Avloppsvatten som är kopplat till toaletter dvs starkt förorenat.
| Blandningstemperatur: |  |
|---|---|
| Effekt: |  |
| Verkningsgrad: |  |
